Synology DS216+ 메모리 교체 완료!

Synology DS216+의 1GB 메모리를 8GB메모리로 교체했습니다.

요즘들어 NAS의 기본 서비스외 웹서버, 메일서버, 서베일런스 스테이션 뿐만아니라 Plex나 Docker를 이용해 여러 컨테이너를 세팅해보면서 메모리 사용율이 70~80%대로 올라오게 되었고 켜놓은지 좀 지나면 kswapd 프로세스의 CPU 사용율이 높아졌습니다. 이 프로세서는 메모리가 꽉 차면 페이지파일을 메모리에 저장하지 못하고 하드디스크의 특정영역에 저장합니다.

이러한 문제때문에 결국 메모리를 교체하기로 하고 인터넷에서 주문을 합니다. 메모리를 주문하기전에 메모리의 규격을 알고 주문해야하지요…

DS216+는 인텔 셀러론 N시리즈(브라스웰)를 사용하고 있습니다. 같은 계열 CPU를 사용하는 기종엔 DS716+가 있지요. DS216+ 듀얼코어 셀러론 N3050이고 DS716+ 쿼드코어 셀러론 N3150이며 동작클럭은 두 기종간 비슷하고 코어개수만 다릅니다. 오히려 코어당 성능은 셀러론 N3050이 아주 약간 우세한 정도입니다. 이 셀러론 계열은 저가형 노트북에 주로 쓰이며 보통은 DDR3 PC12800 SODIMM을 사용합니다. 이 메모리 컨트롤러를 내장한 CPU에서 최대로 지원하는 메모리는 8GB입니다. 그리고 DS216+는 1개의 메모리슬롯을 가지고 있죠.

브라스웰 코어의 CPU를 장착한 Synology 모델은 DS216+(셀러론 N3050), DS216+II(셀러론 N3060), DS716+(셀러론 N3150), DS716+II(셀러론 N3160), DS416play(셀러론 N3060), DS916+(펜티엄 N3710) – 최대 지원 메모리용량은 8GB이며 SODIMM슬롯은 1개입니다.

즉, DDR3L-1600 (PC3-12800) SODIMM 규격의 최대 8GB 이하의 메모리를 1개 사용할 수 있는것입니다. 여기서 DDR3L은 저전력 규격으로 1.35V의 전력을 사용하는 규격이고 SODIMM은 노트북에서 사용하는 규격입니다. DS216+에는 기본으로 삼성 1GB DDR3L-1600 (PC-12800) SODIMM이 장착되어 나옵니다.

이제 규격을 알았으니 주문을 하고 배송받은 즉시 작업을 시작했습니다.
주문은 SAMSUNG 8GB DDR3L-1600 (PC3-12800) SODIMM 1.35V로 했습니다.

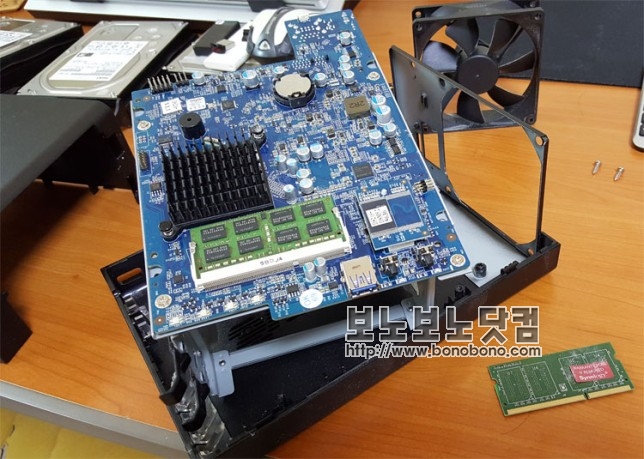

ds216+-ram-upgrade분해를 합니다. 분해방법은 여기를 참고하시면 되겠습니다.
분해는 생각보다 어렵지 않았습니다. 위 링크를 보고 따라하면 되고 총 작업시간은 10분가량 걸렸습니다. 메모리를 교체하고 나서 위의 사진 한방 찍었습니다. 이후 분해의 역순으로 조립을 해주면 되죠. 조립하면서 먼지청소까지 말끔히 했습니다.

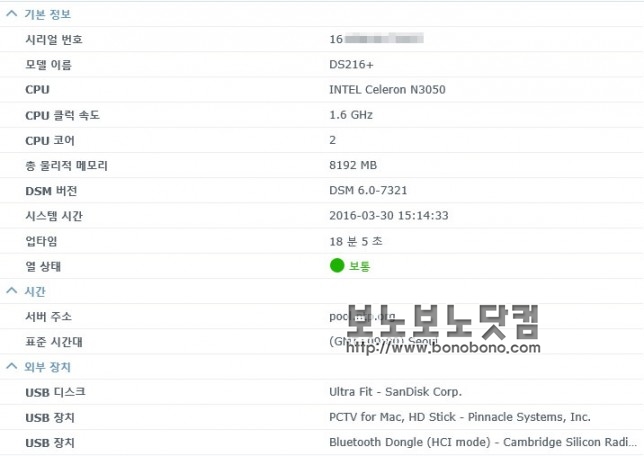

조립완료후 떨리는 마음으로 DS216+를 부팅했습니다. 정상 부팅되고 메모리 압축 옵션을 풀고 재부팅, 이후 문제는 없는지 테스트하였습니다. 아무런 문제도 발생하지 않았고 안정성 면에서도 문제는 없었습니다.

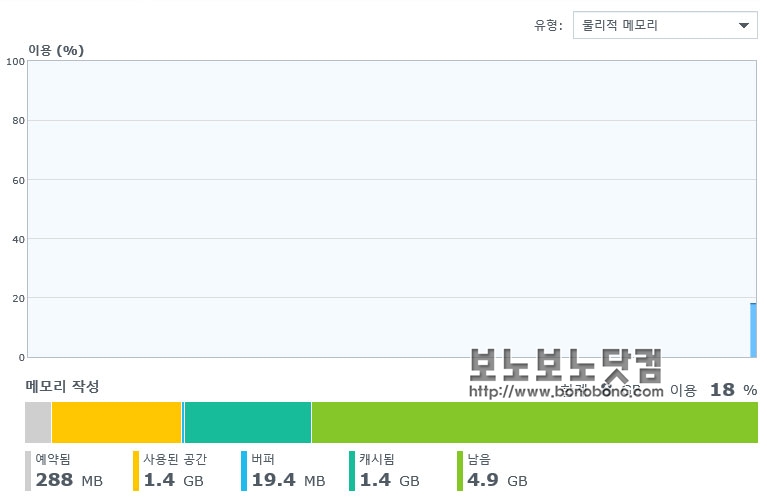

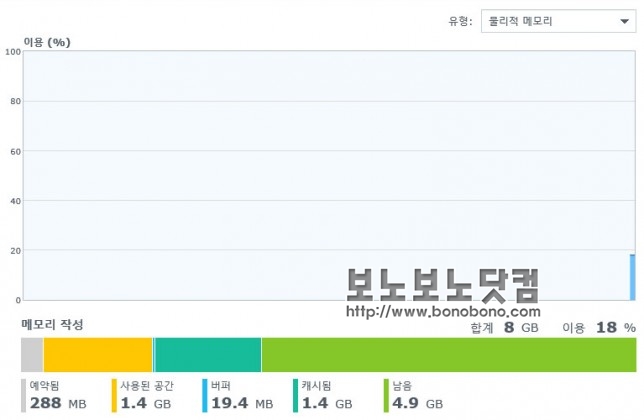

syno-216plus-raminfo리소스 모니터를 열어봤습니다. 시스템이 메모리를 사용하고 남은 공간을 캐시로 사용하는 것을 볼 수 있네요. NAS를 계속 사용하면 사용할수록 캐시로 사용되는 공간이 계속 늘어나는 걸 볼 수 있습니다. 확실히 성능향상도 느낄 수 있었구요.

이로써 DS216+의 메모리 교체는 성공적으로 완료했습니다.
키워드 : DS216+ 램 업그레이드, DS216+ 램 교체, DS216+ 메모리 업그레이드, DS216+ 메모리 교체, 8GB DDR3L, DS216+ 8GB 램, 시놀로지, 나스, NAS, Synology, 업그래이드

26개의 댓글

  1. 좋은 정보 감사합니다 ^^ 혹시 삼성 메모리 사실때 단면으로 사셨나요? 양면으로 사셨나요? 관계 없을꺼 같긴한데 기왕이면 성공한 메모리 사양으로 사려고 합니다. 감사합니다.

    1. DDR3 는 1.5V, DDR3L은 1.35V 저전력이고,12800은 일반 데스크탑용, 12800S의 S는 SODIMM으로 노트북용입니다. (보통은 12800과 12800S로 구분하지는 않고 데스크탑용/노트북용으로 구분하지만요…)
      따라서 나스에 사용한 메모리는 DDR3L-1600 (PC3-12800S, 저전력, 노트북용)를 구입하시면 됩니다.
      (클리앙 나스당에 같은질문을 올리신거 같아 그쪽에도 답글달았습니다.)

  2. 안녕하세요. 문의 좀 드리겠습니다. DS716+ 도 8G까지만 가능한거죠? 메모리 슬롯이 216처럼 하나 있는건가요?

    1. 처음 하드베이 모두 제거한 이후가 조금 난해할텐데 베이를 지지하는 쇠에 케이스부분이 걸려있는 부분만 살짝 들어올려 분리한다면 나머지 부분은 아주 쉽습니다. 구조가 상당히 단순하거든요.

  3. DS916+ 2GB사용자입니다.
    8GB로 업글을 하고 싶은데 위와 같이 하면 가능할까요
    cpu가 N3710이라고 나옵니다.

  4. 안녕하세요, 제가 최근에 DS 216+II를 구입했는데, 메모리를 1GB -> 4GB로 업글하고 재부팅을 했는데 그 이후로 전원이 들어오지 않습니다. 검색하다가 메모리 사이즈를 변경해주어야 한다는 포스팅을 보고 문의 드립니다. 아예 전원이 안들어오니 수정도 할 수가 없는데요, 방법이 없을지 문의 드립니다. 리셋하는 방법이 전혀 없는건지도… 부탁드립니다.

    1. 현재는 메모리 사이즈 변경은 해줄 필요가 없습니다. 기존 메모리를 빼고 새 메모리를 장착하는걸로 작업은 끝나는데요… 간혹 메모리를 꽉 끼우면 부팅이 불가능한 경우가 발생하는경우가 있는가봅니다. 조금 느슨하게 끼우면 된다는데 저는 한번에 작동이 되어서 그런지 무슨뜻인지는 모르겠습니다. 다시 분해해서 메모리를 재장착을 해보시는게 어떨까 싶습니다.

  5. 혹시 4gb 2rx8 pc3-10600s 이 메모리를 꼽아도 될까요?
    집에 남는 노트북에서 적출한건데.. 안쓰는거라
    이걸로 업그레이드 해보려고 합니다. 기기는 DS216+2 이구요~

    1. 일단 DS216+, DS216+II에 기본 장착된 메모리가 SO-DIMM(노트북용) DDR3L 규격의 메모리입니다. 노트북용 DDR3와의 차이는 전압인데 DDR3L이 저전력으로 1.35v, DDR3가 1.5v입니다.

      일반 노트북용 메모리를 사용해도 정상 작동한다는 글을 접한적은 있지만 보장하지는 않습니다.

      그리고 PC3-10600S이 아닌 PC3-12800S를 사용하여야 합니다.

  6. 답변 감사합니다~! 왠지 볼트도 틀리고 규격도 틀려서 괜히 저걸로 업그레이드 했다가 문제생길것 같아서 오픈마켓에서 8기가 제품으로 하나 주문했습니다~
    가격이 이상한건지 무려 6만원이 넘던데 이전 다른 블로그 글 보니 1년쯤 전(?)에는 3만원 중후반에 살 수 있는것 같던데 환율 때문인지 많이 올랐네요.. ㅠㅠ

  7. 글 잘 읽었습니다. 갈 읽어보고 저도 ds416play 램 업글하려고 8기가 주문해 뒀는데요.
    글 내용중에 메모리 압축옵션을 푼다는게 무슨 말인지 잘 모르겠어서요..
    메모리 교체하고 뭔가 설정을 해줘야 하는건가요..??
    방법좀 알려주세요… ㅠㅠ

    1. 제어판 – 하드웨어 및 전원 – 일반 – 메모리 압축 항목의 체크/언체크를 얘기한건데 사실 풀던 안풀던 성능차가 그닥 느껴지지 않아서… 구지 하지 않아도 될듯 합니다.

  8. 약간 다른 내용입니다만 8기가 까지 램 증설 가능하다면 운영체제 DSM이 64비트 인가요?
    MINIM서버라는 걸 설치하려는데 X86용을 해야 할 지 X64용을 해야 할 지 몰라 검색하다가 이 포스팅을 봐서요. 216+II 사용자입니다.
    감사합니다.

  9. 천연님 번외 궁금한 사항 문의 드립니다.

    DS216+II NAS 사용에 부족함이 없는 공유기 추천좀 부탁드립니다.

    1. 가격대는 가급적 저렴하면서 성능비 및 A/S 좋은 제품
    2. 가격대 무시 DS216+II 와 잘 맞는 제품

    답변 부탁드립니다 ^^

    1. 일단 자신에게 맞는 최적의 공유기를 찾기 위한 도움을 드리자면…

      1. DS216+II는 랜포트가 하나이므로 링크어그리게이션을 지원하는 공유기는 필요없습니다.
      2. 유선랜+무선랜을 통한 기기 연결수가 많다면 메모리가 큰걸 구매하세요.
      3. 외부에서의 연결수가 많고 데이터 전송량이 많다면 CPU도 중요합니다.
      4. 집 평수가 크다면 비교적 커버리지가 넓다고 소문난 공유기를 선택하세요.
      5. 구입할 금액이 한정되어있다면 그 금액에서 선택할 수 있는 최고의 공유기를 선택하세요.

      1번항목의 경우는 말할필요도 없겠죠…
      2번항목의 경우 커넥션수와 비례해서 메모리를 차지하게됩니다. 심지어는 각 기기의 연결수만 생각할것이 아닌 하나의 기기가 사용하는 연결수도 생각해야합니다.
      3번항목의 경우는 좀 당연한 말이긴 한데 하나 덧붙히자면 CPU성능이 스위칭 성능에도 영향을 미칩니다. 즉, CPU성능이 좋다면여러대의 기기가 접속하여 대용량의 데이터를 전송하는경우 일정하게 속도를 지속적으로 뽑아줍니다.
      4번항목의 경우도 당연하겠지만… 되도록 무선확장기(무선AP 또는 익스텐더)를 사용하지 않는 환경을 구축하는게 좋습니다. 또한 최신기기가 많다면 되도록 최신규격의 무선랜을 지원하는 제품을 선택하는게 좋습니다. 참고로 국내에 출시된 제품은 국내법에 의해 출력이 80%로 제한되어 있습니다만 그렇다 하더라도 모델별로 성능편차는 존재합니다.
      5번항목의 경우 가격대가 저렴한것으로 원하더라도, 그리고 들어오는 인터넷 회선이 100Mbps급이라도 기가비트 지원 공유기를 선택하세요. 공유기에 연결된 기기끼리 즉 내부네트워크끼리라도 기가비트의 속도를 낼 수 있으니까요..

      대략적으로 저렴하면서 쓰기 좋은 중가형 고성능 공유기라면
      ASUS RT-AC58U, Tenda AC9, TP-LINK Archer C9, DLINK DIR-868L, EFM Network iptime A3004NS 정도가 있겠군요..

      가격대를 좀 무시한다면…
      ASUS RT-AC68P(해외직구), ASUS RT-AC68U(국내정발), Netgear R7000, TP-LINK Archer C3200 정도가 어떨가 싶습니다.

      (2017년 5월 기준)

      물론 더 고가의 공유기도 많습니다. 네트워크 기기는 투자한 만큼 값을 합니다.

      그리고 AS의 경우 국내정발 제품이면 문제는 없습니다. 문제가 생겼을 경우 전화로 문의 후 제품을 택배로 보내게 되고 테스트 후 기기문제면 교환, 설정문제면 전화로 설명한 후 제품을 다시 보내줄껍니다.(이런경우 택배비는 AS요청한 본인부담) 수리라는 개념은 거의 없는거 같더군요…
